台式电脑显卡在什么位置,这是许多电脑用户，尤其是新手用户在升级、维修或清洁硬件时经常遇到的问题，显卡作为计算机的核心组件之一，承担着图像处理和输出的关键任务，其位置和安装方式直接影响着电脑的性能和稳定性，要准确找到显卡的位置，首先需要了解台式电脑机箱内部的基本结构，并掌握识别显卡的几个关键特征。
在大多数标准塔式台式机机箱中,显卡通常安装在主板上最靠近机箱后部I/O接口挡板的位置，主板是机箱内最大的电路板，上面集成了CPU插槽、内存插槽、各种扩展插槽（如PCIe插槽）以及芯片组等核心部件，显卡本身是一块较大的电路板，上面集成了GPU（图形处理器）、显存、散热器（风扇或散热片）以及多个输出接口（如HDMI、DisplayPort、DVI等），这些输出接口是识别显卡最直观的标志，因为它们会通过机箱后部的I/O挡板区域暴露出来，用于连接显示器、电视等显示设备。

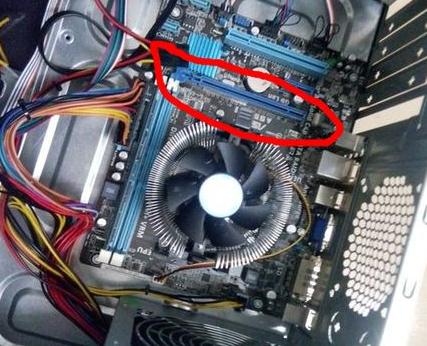

从安装方向来看,显卡通常垂直安装在主板的PCIe x16插槽上，PCIe x16插槽是主板上最长的插槽之一，颜色通常为黑色或棕色，位于CPU插槽的斜后方，靠近机箱的边缘，显卡的一端通过金手指（电路板边缘的金色接触点）插入PCIe x16插槽中，另一端则通过挡板上的输出接口伸出机箱后部，显卡的背部通常会占据机箱后部I/O区域的一个或多个挡板位置，这与其他扩展卡（如声卡、网卡）类似，但显卡的挡板区域通常更大，因为输出接口较多。

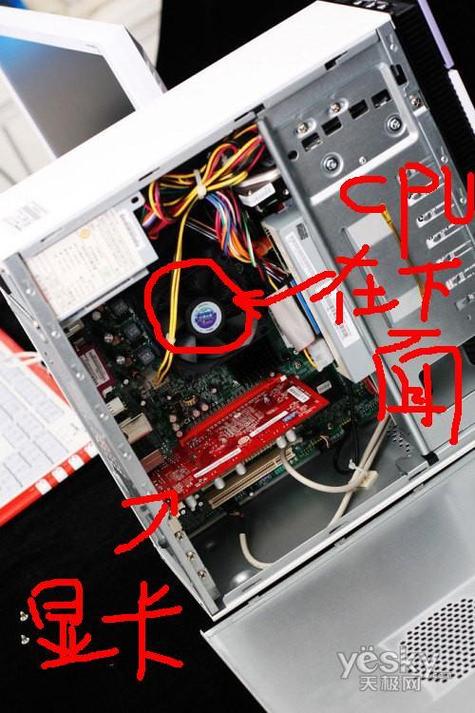

为了更清晰地理解显卡的位置,我们可以从机箱的内部布局和外部观察两个角度来分析，从机箱外部观察，如果机箱侧面板是透明的（侧透机箱），可以直接看到显卡的大致轮廓，尤其是显卡散热器的风扇和散热片，这些部件占据了机箱内部较大的空间，通常位于CPU散热器的正下方或侧下方，如果机箱没有侧透面板，则需要打开机箱侧盖进行内部观察，打开侧盖后，首先找到主板上最长的PCIe插槽，然后顺着该插槽的方向向机箱后部看，就能找到插入其中的显卡，显卡的PCB板通常比较长，可能会占据机箱内部较大的空间，因此在安装显卡时，需要确保机箱内有足够的高度和宽度，以容纳显卡的长度和厚度。
显卡的散热系统也是其位置的一个重要特征,高性能显卡通常配备大型的散热器，包括多个散热风扇和热管，这些散热器占据了显卡的大部分面积，在机箱内部，显卡散热器的位置通常与机箱的进风和出风通道密切相关，为了保证散热效果，显卡散热器通常会设计成将热量排出机箱外部，因此其风扇或散热片的朝向会影响机箱的气流方向，一些显卡采用“吹风式”散热，风扇将冷空气吹向散热片，然后通过机箱后部或顶部的风扇将热空气排出；而另一些显卡则采用“抽风式”散热，直接从机箱内部吸入空气并通过散热片排出，了解显卡散热器的位置和朝向，有助于优化机箱的散热方案，避免因散热不良导致显卡性能下降或损坏。
除了标准安装方式,一些高端显卡或小型机箱可能会采用不同的安装方式，有些显卡采用“短卡”设计，长度较短，适用于空间较小的机箱；还有一些显卡采用“垂直安装”支架，将显卡旋转90度，使其PCB板与主板平行，输出接口朝上，这样可以改善机箱内部的美观度和气流，在一些工作站或服务器中，可能会使用多个显卡（如双卡、四卡并联），这些显卡通常会并排安装在主板上，占据多个PCIe x16插槽，因此需要机箱有足够的空间和散热能力。
为了更直观地说明显卡的位置,我们可以通过一个简单的表格来对比不同情况下显卡的安装特征：
| 观察角度 | 识别特征 | 说明 |
|---|---|---|
| 机箱外部（侧透） | 显卡散热器风扇、散热片的轮廓 | 高性能显卡的散热器较大，通常位于CPU散热器下方 |
| 机箱外部（非侧透） | 后部I/O挡板的输出接口（HDMI、DP等） | 显卡输出接口位于机箱后部，通常位于音频接口附近 |
| 机箱内部 | 插入PCIe x16插槽，位于CPU插槽斜后方 | 主板上最长的插槽，显卡通过金手指固定 |
| 机箱内部 | 显卡PCB板的长度和厚度 | 高性能显卡较长，可能需要机箱支持长显卡安装 |
| 机箱内部 | 显卡散热器的位置和朝向 | 影响机箱气流，需与机箱风扇配合 |
在实际操作中,找到显卡位置后，如果需要进行升级或更换，需要注意以下几点：确保电脑已关机并断开电源，然后按下电源键释放残余电量；打开机箱侧盖，观察显卡的固定方式，通常显卡尾部有螺丝固定在机箱挡板上，PCB板上有卡扣固定在主板上；拔掉显卡的供电线（如果有，通常为6pin或8pin的PCIe电源接口），然后拧下固定螺丝，解开卡扣，即可将显卡从PCIe插槽中拔出；安装新显卡时，按照相反的步骤操作，确保显卡完全插入PCIe插槽，固定好螺丝和供电线，然后连接显示器并开机测试。
台式电脑显卡的位置通常位于主板的PCIe x16插槽上，靠近机箱后部I/O挡板，通过输出接口连接外部显示设备，识别显卡可以通过观察其输出接口、散热器以及安装位置来实现，了解显卡的位置和安装方式，不仅有助于硬件升级和维护，还能更好地优化机箱的散热和布局，确保电脑的稳定运行。
相关问答FAQs：
-
问：如何判断我的台式电脑是否独立显卡？ 答：判断台式电脑是否有独立显卡，可以通过以下几种方法：观察机箱后部的I/O挡板区域，如果有HDMI、DisplayPort、DVI等视频输出接口，且这些接口不是集成在主板上的（通常主板的视频接口会集中在CPU附近的一小块区域），则说明电脑配有独立显卡；打开机箱侧盖，查看主板上是否有插入在PCIe x16插槽上的大型电路板（显卡），其上通常有散热器和风扇；通过系统信息查看，在Windows系统中，可以通过“设备管理器”中的“显示适配器”选项，查看显卡型号，如果显示的是集成显卡（如Intel HD Graphics）则无独立显卡，如果显示的是NVIDIA、AMD等品牌型号，则有独立显卡。
-
问：显卡安装在主板上哪个插槽最好？ 答：显卡应安装在主板的PCIe x16插槽上，这是专门为显卡设计的插槽，能够提供最高的带宽（PCIe 3.0 x16带宽为16GT/s，PCIe 4.0 x16带宽为32GT/s），如果主板有多个PCIe x16插槽，通常优先安装离CPU最近的那个插槽，因为该插槽通常能提供完整的x16带宽；而其他PCIe x16插槽可能会在多卡配置下降速为x8或x4，对于单显卡配置，只要插入PCIe x16插槽即可，无需担心带宽问题，除非是极端高性能的多卡并联场景，确保插槽类型匹配（如PCIe 3.0显卡可以插入PCIe 4.0插槽，但带宽会受限于显卡本身），并避免插入PCIe x1或更小的插槽，因为带宽不足会导致显卡性能大幅下降。
