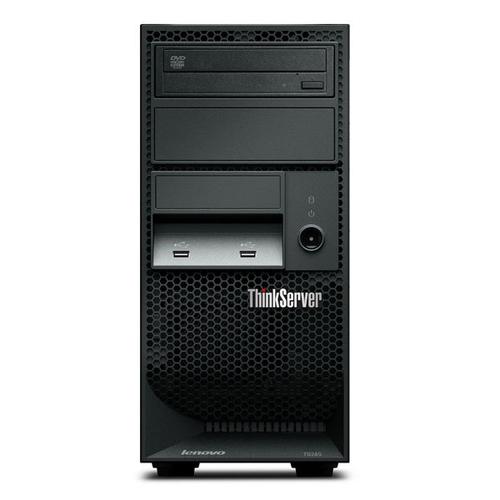

联想ThinkServer TS240是一款面向中小企业和分支机构的高性价比塔式服务器，其灵活的存储扩展能力和可靠的阵列配置方案，使其成为数据存储与业务应用的理想选择，在TS240服务器中，阵列技术通过多块硬盘的组合与优化，实现了数据冗余、性能提升及存储容量扩展，有效保障了数据安全性和系统稳定性，以下从硬件支持、阵列类型配置、应用场景及管理维护等方面，详细解析TS240的阵列功能。
硬件支持与阵列基础
TS240服务器在硬件层面提供了良好的阵列支持,其主板通常集成SATA/SAS控制器，支持多块硬盘的组建，根据配置不同，TS240可搭载最多4块3.5英寸SATA硬盘或SAS硬盘，部分型号还支持2.5英寸硬盘，满足不同容量和性能需求，硬盘接口类型包括SATA 3.0（6Gbps）和SAS 12Gbps，后者在传输速度和可靠性上更具优势，适合对I/O性能要求较高的应用，TS240支持硬件RAID卡（如LSI SAS3008）或主板板载RAID功能，通过BIOS或RAID管理工具可实现阵列的创建、监控与维护。
阵列类型及配置选择
TS240支持多种常见的RAID级别,用户可根据数据安全性和性能需求灵活选择：
- RAID 0（条带化）：将数据分散到多块硬盘中，读写性能提升显著，但无冗余能力，适用于对性能要求高、数据可重建的场景（如临时缓存、非关键业务数据），TS240下，至少需2块硬盘，可用容量为所有硬盘容量之和。
- RAID 1（镜像）：数据在两块硬盘上完全复制，提供数据冗余，当一块硬盘故障时，另一块可继续工作，保障数据安全，适用于重要数据存储（如操作系统、业务数据库），需至少2块硬盘，可用容量为单块硬盘最小容量。
- RAID 5（分布式奇偶校验）：结合条带化和奇偶校验，允许一块硬盘故障而不丢失数据，兼顾性能与冗余，适用于需要平衡容量、性能和安全性的场景（如文件服务器、邮件系统），需至少3块硬盘，可用容量为总容量减去单块硬盘容量。
- RAID 10（镜像+条带化）：先镜像后条带化，兼具RAID 0的高性能和RAID 1的冗余能力，但需至少4块硬盘，可用容量为总容量的一半，适用于对性能和数据安全要求极高的场景（如数据库集群、虚拟化平台）。
以下为TS240常见RAID级别对比表：
| RAID级别 | 最少硬盘数 | 可用容量 | 数据安全性 | 性能提升 | 适用场景 |
|---|---|---|---|---|---|
| RAID 0 | 2 | 100% | 无 | 高 | 临时缓存、非关键数据 |
| RAID 1 | 2 | 50% | 高 | 中 | 操作系统、重要业务数据 |
| RAID 5 | 3 | (N-1)/N | 中 | 中高 | 文件服务器、邮件系统 |
| RAID 10 | 4 | 50% | 高 | 高 | 数据库、虚拟化平台 |
阵列配置与管理
TS240的阵列配置可通过以下步骤完成：
- 硬件准备：安装硬盘并确认硬盘状态（如SATA线连接、供电正常）。
- 进入RAID配置工具：开机时按特定键（如Ctrl+H）进入RAID卡BIOS，或通过主板BIOS启用板载RAID功能。
- 创建阵列：选择RAID级别，添加硬盘，配置条带大小（通常为64KB-256KB，默认128KB），确认并保存配置。
- 系统安装：阵列创建成功后，安装操作系统时需加载对应RAID驱动，确保系统识别逻辑磁盘。
日常管理可通过联想ThinkServer Suite管理工具或第三方RAID管理软件（如MegaRAID Storage Manager）实现，监控阵列状态、硬盘健康度，并在硬盘故障时及时报警和更换。
应用场景与优势
TS240的阵列方案适用于多种中小企业场景：
- 文件存储：通过RAID 5/10提供大容量空间和数据保护，满足文档共享、媒体存储需求。
- 业务系统：采用RAID 1/10部署操作系统和数据库，保障关键业务连续性。
- 虚拟化平台：RAID 5/10可提升虚拟机磁盘I/O性能，支持多虚拟机并发访问。
其优势在于成本可控、配置简单，且联想提供的原厂RAID卡和售后服务进一步增强了可靠性。
相关问答FAQs
Q1：TS240服务器是否支持热插拔硬盘？如何操作？
A：TS240支持热插拔功能，但需搭配支持热插拔的硬盘背板和RAID卡，操作时，需先通过RAID管理工具将硬盘设置为“离线”状态，待硬盘指示灯熄灭后，物理拔出故障硬盘并插入新硬盘，再通过RAID工具重建阵列（如RAID 5/10），注意：热插拔操作需在服务器通电状态下进行，避免直接断电拔插硬盘导致数据损坏。
Q2：TS240阵列配置失败如何排查？
A：阵列配置失败可能由以下原因导致：1）硬盘兼容性问题（如混用不同品牌或容量差异过大硬盘），建议使用同型号、同容量硬盘；2）RAID卡驱动或BIOS版本过旧，需更新至最新版本；3）硬盘物理故障，可通过RAID工具查看硬盘SMART信息，更换故障硬盘后重新配置，若问题持续，可联系联想技术支持获取进一步协助。
