下面我将为你提供一个详细、安全、可操作的指南，包括准备工作、操作步骤、安全须知以及如何判断改装是否成功。
（图片来源网络，侵删）
核心原理
电脑ATX电源在正常工作时，需要主板发送一个“Power Good”（电源正常）信号，它才会启动并输出电压，这个信号由PS_ON#引脚控制，我们需要将这个引脚接地（连接到黑色线），电源就会启动，然后我们就可以从它的12V输出端（黄色线）取电了。
第一步：准备工作
工具和材料
-
核心部件：
- 一台旧的电脑ATX电源（功率越大越好，例如300W、500W），确保电源是好的,之前能正常开机。
- 一个需要12V电源的设备（例如LED灯带、小型风扇、路由器等）,用于测试。
- 一个12V电瓶（例如汽车电瓶、小号锂电池组），如果你想用它来充电的话，注意：普通ATX电源不适合直接给大容量锂电池充电，因为它没有充电管理功能！ 它只能作为恒压电源，给电瓶充电会过充，非常危险,给铅酸电瓶充电也需要注意电压匹配。
-
工具：
- 螺丝刀：用于打开电源外壳。
- 钳子：用于剪线和剥线。
- 电工胶带：用于绝缘,非常重要！
- 万用表：用于测量电压,确保安全和判断是否成功。
- （可选）开关：一个轻触开关或船型开关,用于方便地控制电源的开关。
- （可选）端子/鳄鱼夹：方便连接你的设备。
安全第一！重要警告！
- 高压危险！ 即使电源已经拔掉，内部的电容中仍然可能储存着足以致命的高压电，在操作前，务必对电容进行放电。
- 短路危险！ ATX电源的输出端任何两条线意外短路（特别是12V和地线），都可能瞬间烧毁电源，甚至引发火灾，连接前务必检查,并用绝缘胶带包裹所有裸露的金属部分。
- 改装风险！ 本教程提供的方法是通用的，但不同品牌或型号的电源可能略有差异,请自行承担改装风险。
- 充电风险！ 再次强调，普通ATX电源不是智能充电器，直接用它给锂电池或铅酸电池充电，没有过充保护，会导致电池损坏、鼓包甚至爆炸起火！ 如果一定要充电，请务必配合一个智能充电管理模块。
第二步：操作步骤

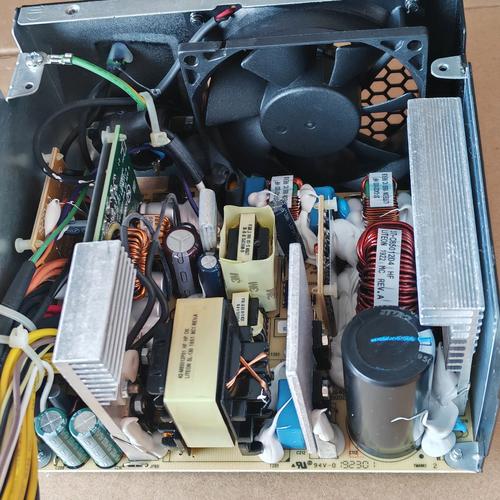

步骤1：安全放电与拆解
- 断开电源：将电脑电源从插座上拔掉。
- 打开外壳：用螺丝刀拧下电源外壳的螺丝,小心地打开外壳。
- 关键步骤 - 电容放电：找到电源内部最大的几个圆柱形电容（通常在散热片附近），用钳子夹住一根螺丝刀的金属杆，同时用杆子的两端分别去接触电容的两个引脚（正极和负极），你会看到火花并听到“啪”的一声，重复几次，确保电容完全放电。这一步是为了防止你被电击！
步骤2：识别关键线路
找到主板的24针或20针接口,我们需要识别几根关键颜色的线：
（图片来源网络，侵删）
- 绿色线 (PS_ON#)：这是电源的“开关”信号线，将它接地,电源就会启动。
- 黑色线 (GND / 地线)：这是地线，数量最多,我们将用它来完成电路。
- 黄色线 (+12V)：这是我们要使用的12V正极输出线。
- 任意一根黑色线 (GND)：作为12V输出的负极。
步骤3：改装电源开关（可选但推荐）
为了方便使用,我们最好加一个物理开关。
- 切断PS_ON#线：将一根绿色线从接口处剪断。
- 连接开关：将剪断的两根绿色线的铜芯分别连接到你准备好的开关的两个接线端上。
- 固定开关：在电源外壳上钻一个孔，将开关固定好，并用胶水密封缝隙,防止灰尘进入。
步骤4：制作输出线
- 剪取导线：剪取两根足够长的导线，一根用于12V输出,一根用于地线。
- 连接黄色线：将一根导线的一端牢固地连接到任意一根黄色线上（可以用焊锡焊接，然后用热缩管或胶带包裹）。
- 连接黑色线：将另一根导线的一端牢固地连接到任意一根黑色线上。
- 安装端子/夹子：将这两根导线的另一端分别焊接到你的输出端子（如香蕉插头）或鳄鱼夹上。
步骤5：最终组装
- 整理线路：将所有连接好的线路整理好，用扎带捆扎,避免它们接触到风扇或散热片。
- 绝缘处理：用电工胶带仔细包裹所有裸露的金属接头，特别是剪断的线和焊接点,确保它们不会互相接触或接触到机箱。
- 合上外壳：将电源外壳盖好,拧上螺丝。
第三步：测试与使用
步骤1：通电测试
- 连接万用表：将万用表调到直流电压档（20V档），将红表笔连接到你制作的12V输出线的正极（黄色线那根），黑表笔连接到负极（黑色线那根）。
- 启动电源：
- 如果你没有加开关：用一根导线，瞬间将24针接口中的任意一根绿色线和任意一根黑色线连接一下，然后马上断开，你应该能听到电源风扇转动的声音，万用表上应该显示稳定的 +11.8V ~ +12.2V 之间的电压。
- 如果你加了开关：按下开关，电源风扇应该转动,万用表上显示电压。
- 判断成功：如果风扇转动且电压稳定在12V左右，恭喜你，改装成功了！如果电压不对或风扇不转，请检查你的连接是否正确，特别是PS_ON#线是否已经接地。
步骤2：连接设备
确认电压正常后,就可以将你的12V设备连接到输出线上使用了。
总结与高级玩法
-
获得其他电压：ATX电源还提供其他电压：
- 红色线 (+5V)
- 橙色线 (+3.3V)
- 蓝色线 (-12V) (电流很小)
- 紫色线 (+5VSB) (待机电源，即使不启动电源也有电) 你可以根据需要制作多组输出。
-
制作真正的充电器（高级玩法）： 如果你需要用它给锂电池充电，你必须加入一个充电管理模块。
（图片来源网络，侵删）- 例如：购买一个 “12V转5A锂电池充电模块” 或 “TP4056模块” (注意电压和电流匹配)。
- 连接方式：将你改装的ATX电源的12V输出，连接到这个充电模块的输入端,然后将你的锂电池连接到充电模块的输出端。
- 原理：ATX电源提供稳定的大电流12V电力，而充电模块负责将电压调整到锂电池需要的充电电压（如4.2V），并控制充电电流,实现安全的充电过程。
希望这个详细的指南能帮助你成功完成这个有趣的DIY项目！祝你玩得开心,注意安全！
